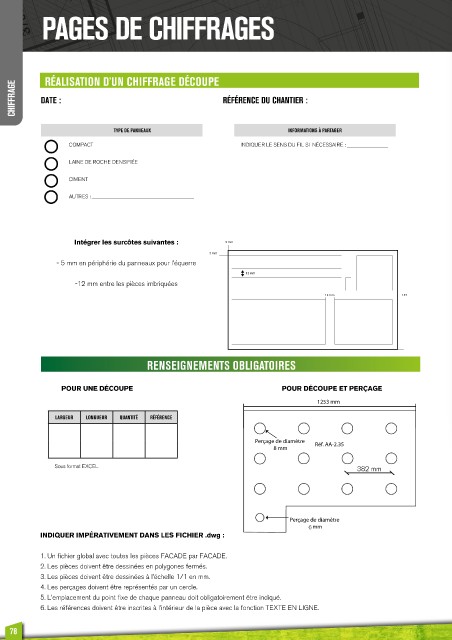

PAGES DE CHIFFRAGES

RÉALISATION D’UN CHIFFRAGE DÉCOUPE
CHIFFRAGE DATE : RÉFÉRENCE DU CHANTIER :

TYPE DE PANNEAUX INFORMATIONS À PARTAGER
COMPACT INDIQUER LE SENS DU FIL SI NÉCESSAIRE : ________________

LAINE DE ROCHE DENSIFIÉE

CIMENT

AUTRES : ________________________________________

Intégrer les surcôtes suivantes : 5 mm
5 mm
- 5 mm en périphérie du panneaux pour l’équerre
12 mm
-12 mm entre les pièces imbriquées
12 mm 1530 mm

RENSEIGNEMENTS OBLIGATOIRES

POUR UNE DÉCOUPE POUR DÉCOUPE ET PERÇAGE

1253 mm
LARGEUR LONGUEUR QUANTITÉ RÉFÉRENCE

Perçage de diamètre Réf. AA-2.35
8 mm

Sous format EXCEL 382 mm

Perçage de diamètre
8 mm
6
INDIQUER IMPÉRATIVEMENT DANS LES FICHIER .dwg :

1. Un fichier global avec toutes les pièces FACADE par FACADE.
2. Les pièces doivent être dessinées en polygones fermés.
3. Les pièces doivent être dessinées à l’échelle 1/1 en mm.
4. Les perçages doivent être représentés par un cercle.
5. L’emplacement du point fixe de chaque panneau doit obligatoirement être indiqué.
6. Les références doivent être inscrites à l’intérieur de la pièce avec la fonction TEXTE EN LIGNE.
