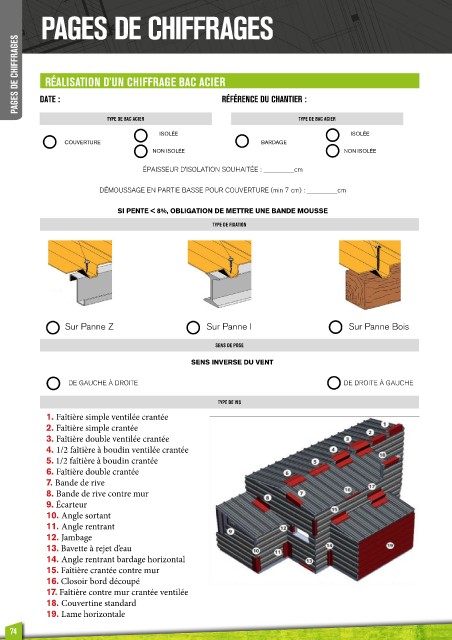

PAGES DE CHIFFRAGES RÉALISATION D’UN CHIFFRAGE BAC ACIER
DATE : RÉFÉRENCE DU CHANTIER :
TYPE DE BAC ACIER TYPE DE BAC ACIER
ISOLÉE ISOLÉE
COUVERTURE BARDAGE
NON ISOLÉE NON ISOLÉE
ÉPAISSEUR D’ISOLATION SOUHAITÉE : _________cm
DÉMOUSSAGE EN PARTIE BASSE POUR COUVERTURE (min 7 cm) : _________cm
SI PENTE < 8%, OBLIGATION DE METTRE UNE BANDE MOUSSE
TYPE DE FIXATION
Sur Panne Z Sur Panne I Sur Panne Bois
SENS DE POSE
SENS INVERSE DU VENT
DE GAUCHE À DROITE DE DROITE À GAUCHE
TYPE DE VIS
1. Faîtière simple ventilée crantée
2. Faîtière simple crantée
3. Faîtière double ventilée crantée
4. 1/2 faîtière à boudin ventilée crantée
5. 1/2 faîtière à boudin crantée
6. Faîtière double crantée
7. Bande de rive
8. Bande de rive contre mur
9. Écarteur
10. Angle sortant
11. Angle rentrant
12. Jambage
13. Bavette à rejet d’eau
14. Angle rentrant bardage horizontal
15. Faîtière crantée contre mur
16. Closoir bord découpé
17. Faîtière contre mur crantée ventilée
18. Couvertine standard
19. Lame horizontale
