Panneau
micro perforé
ANNEXE 2 :DESCRIPTIF DE L'EPROUVETTE
sur Natura massif
Natura massif reconstitué
Panneaux bois MDF ACOUS'TILE®
Mélaminé Pfleiderer Date de l'essai : 17/09/2015
Description de l'éprouvette et des dispositifs d'essai :
Stratifié Pfleiderer
15 x Panneau de MDF ACOUS'TILE® Ep 17mm (9,6 Kg/m²) avec voile noir au dos formant un rectangle de 3 x 3,6m
Perfo placage Ø0,5mm entraxe 4x2mm en quinconce (5%de vide); Perfo support Ø12mm entraxe 32x32mm en quinconce (22% de vide).
Avec absorbant Laine de verre 60mm type GR32 (1,7Kg/m²)
• Dimension d'un élément (mm) : 1200 x 600 • Epaisseur de l'éprouvette (mm) : 77 PANNEAUX DE PARTICULES
• Masse surfacique éprouvette (kg/m²) : 11,3 • Aire de l'éprouvette (m²) : 10,8
• Montage type : A

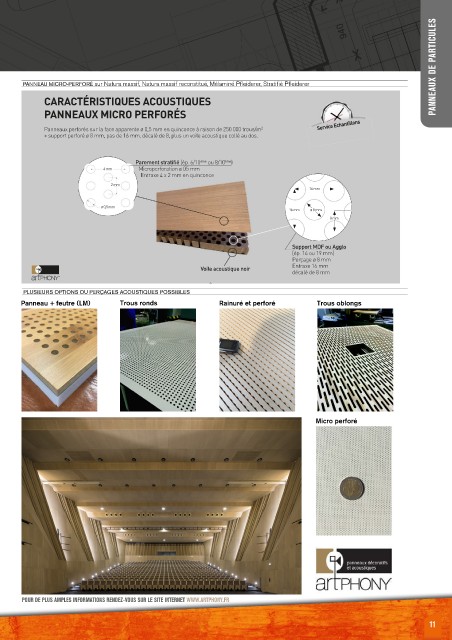

PANNEAU MICRO-PERFORÉ sur Natura massif, Natura massif reconstitué, Mélaminé Pfleiderer, Stratifié Pfleiderer
CARACTÉRISTIQUES ACOUSTIQUES
PANNEAUX MICRO PERFORÉS

Panneaux perforés sur la face apparente ø 0,5 mm en quinconce à raison de 250 000 trous/m 2 Service Echantillons
+ support perforé ø 8 mm, pas de 16 mm, décalé de 8, plus un voile acoustique collé au dos.
Panneau + voile acoustique
Panneau côté apparant côté non apparant
microperforation Ø0,5mm Ø12mm entraxe 32x32mm en
entraxe 4x2mm en quinconce (5%de vide)
quinconce (22% de vide)
Parement stratifié (ép. 6/10 ou 8/10 )
ème
ème
4 mm Microperforation ø 05 mm
Entraxe 4 x 2 mm en quinconce
2 mm
16 mm
ø 0,5 mm
16 mm ø 8 mm
8 mm
X5EX041_9A Ind.1
annexe 2 sur 3
Support MDF ou Agglo
(ép. 16 ou 19 mm)
Perçage ø 8 mm
Entraxe 16 mm
Voile acoustique noir
décalé de 8 mm
8
PLUSIEURS OPTIONS OU PERÇAGES ACOUSTIQUES POSSIBLES
Panneau + feutre (LM) Trous ronds Rainuré et perforé Trous oblongs

Micro perforé
